Gerador Pwm c/ Freqüência Ajustável 1hz -150khz 3.3v - 30v

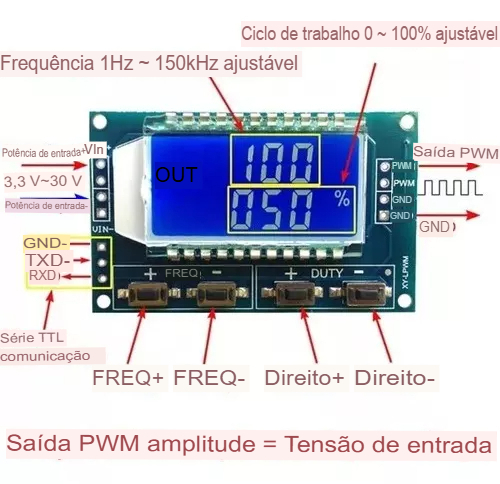

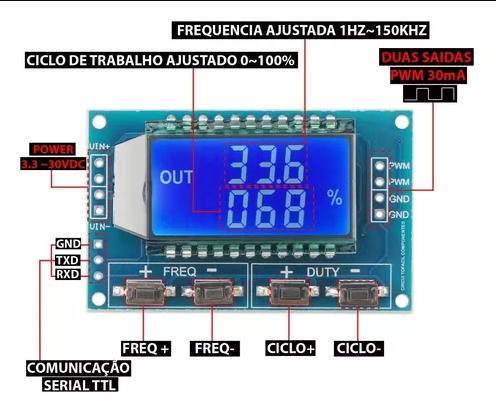

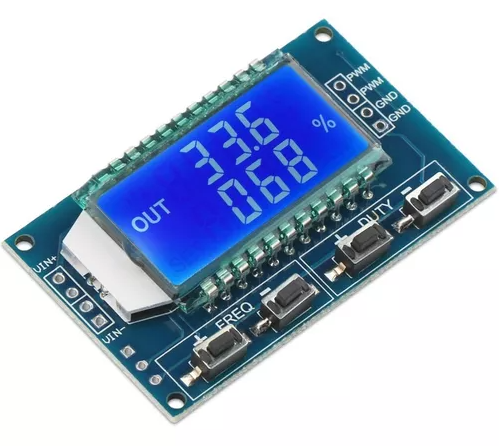

Este Gerador de PWM é um módulo que permite você ajustar a frequência e o duty cycle dos pulsos gerados através dos botões ou da porta serial. O ajuste da frequência e do duty cycle você pode acompanhar pelo display LCD. A tensão dos pulsos varia de acordo com a tensão de entrada, o módulo opera com pulsos entre 3,3 V e 30 V.

Instruções de uso:
Para controlar o Gerador de PWM com LCD através da porta serial utiliza-se os seguintes parâmetros:
Baud rate: 9600 bps
Número de bits: 8
Stop bit: 1
Sem check ou flow control

Ajuste de frequencia:
F101: ajusta a frequência para 101HZ (de 001 à 999)
F1.05: ajusta a frequência para 1.05KHZ (de 1.00 à 9.99)
F10.5: ajusta a frequência para 10.5KHZ (de 10.0 à 99.9)
F1.0.5: ajusta a frequência para 105KHZ (de 1.0.0 à 1.5.0)

Para ajustar o duty cycle:
DXXX: Ajusta o duty cycke para XXX (de 001 à 100)
Por exemplo: “D050” deixa o duty cycle em 50%

Informações técnicas:
Tensão de entrada: entre 3,3 V e 30 V
Tensão de saída depende da entrada
Frequência de operação: entre 1 Hz e 150 kHz
Corrente de saída: entre 5 mA e 30 mA
Temperatura de operação: entre -20º C e + 70º C
Dimensões do componente: 52 mm x 32 mm
